Elektronikbox Axel Joost VERSION D

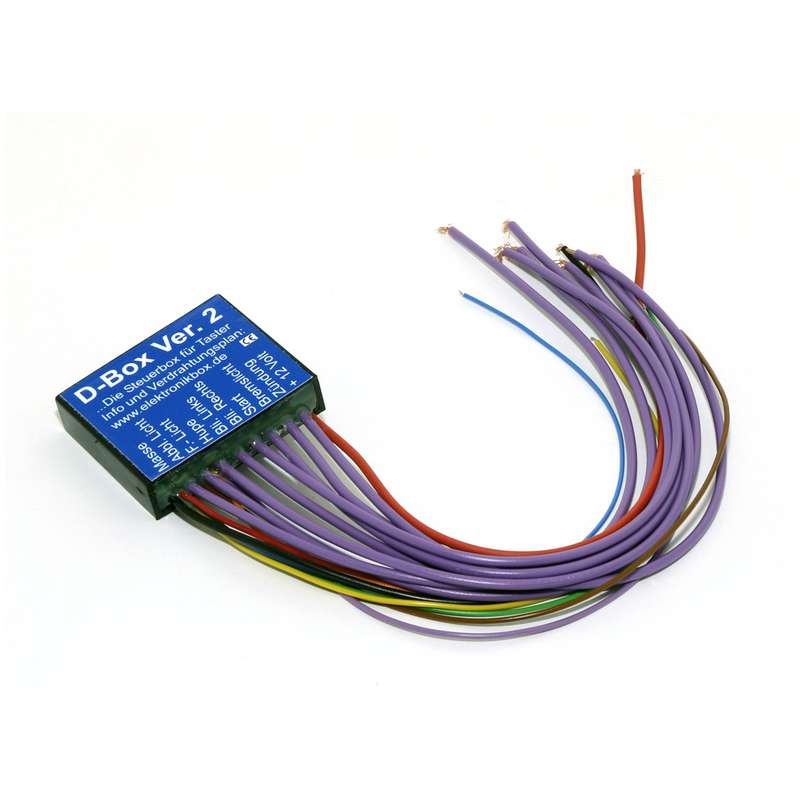

Elektronikbox Version D
Diese Elektronikbox steuert die wichtigsten Funktionen am Motorrad. Folgende Optionen sind möglich:
-Blinker Steuerung über Taster oder (ab 4.2015) mit Schaltern
-Einstellbare Blinker Rückstellung und Dimm Funktion der Blinker (Low Light)
-Einstellbares Begrenzungslicht für Blinker vom Benutzer einstellbar
-Steuerung von Fern- und Abblendlicht über Taster oder Schalter
-Steuerung von Anlasser Relais und Stopfunktion über 1 oder 2 Tastern möglich
-Steuerung der Hupe über Taster
-Steuerung von Bremslicht incl. Option für Dimm Funktion des Rücklichtes
Kontroll LED´s an den Ausgängen zur leichteren Überwachung der Funktionen
Die einzelnen Ausgänge sind natürlich kurzschlussfest und selbstrückstellend nach einem Kurzschluss.

Die verschiedenen Funktionen der D-Box kannst Du jederzeit ändern. Drücke vor dem Einschalten der Zündung den Hupentaster und halte ihn fest, bis die Zündung an ist. Nach dem Loslassen des Hupentasters bist Du im Programmiermodus. Ein einmaliges Warnblinken zeigt den Programmiermodus an. Durch Drücken des linken oder rechten Blinktesters kannst Du jetzt z.B. das Showblinken ein – oder ausschalten, so wie es in der unteren Tabelle dargestellt ist. Dann kommst Du automatisch in den nächsten Programmpunkt Komfortblinker, der durch 2 – maliges Warnblinken angezeigt wird. So hangelst Du Dich dann durch alle 7 Programmpunkte durch und machst Deine persönlichen Einstellungen. Die einzelnen Programmpunkte sind einfach beschrieben in der Bedienungsanleitung als PDF.

Abmessungen:
50 mm x 42 mm x 12 mm
Stromverbrauch:
Maximal 7mA Mikrokontroller, ohne Leistungsteil gerechnet
Gehäuse:
Polycarbonat, mit Epoxid Harz wasserdicht vergossen ABS, Odopal Giessharz
Eingangsspannung:
6 – 18 Volt
Anschlüsse:
Steuerteil 0,5mm², Leistungsteil 1 mm², je 10 cm
Maximale Umgebungstemperatur:
100 Grad Celsius
Zulässiger Strom vom 12V Anschluss:
20 Ampere Dauerstrom, kurzschlussfest
