Elektronikbox Axel Joost VERSION H

Elektronikbox Version H

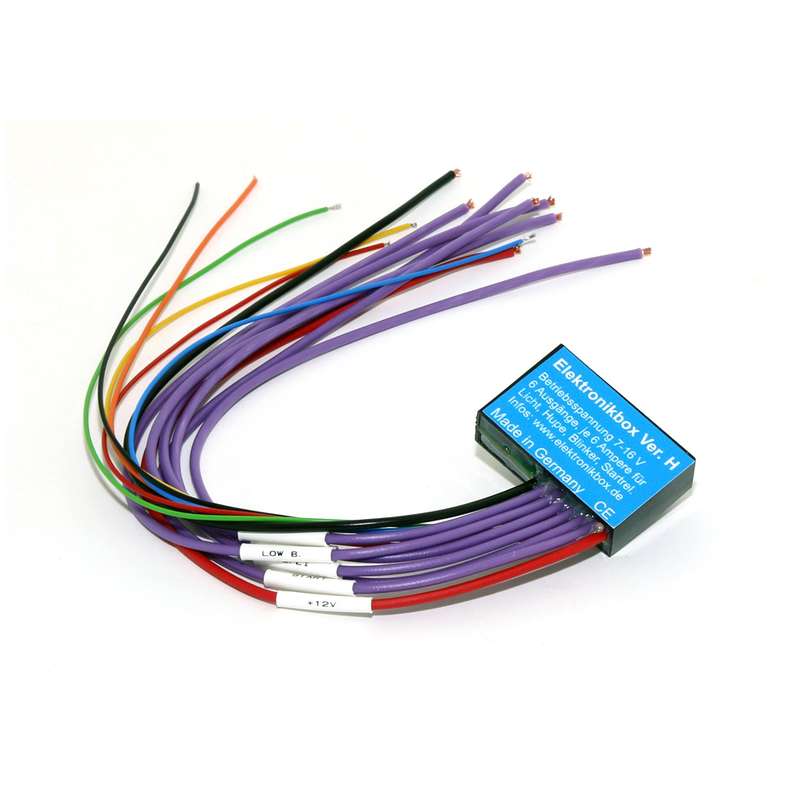

Größe zählt! Dieses ist die z.Zt. kleinste Elektronikbox für Minitaster auf dem Markt. Sie steuert die wichtigsten elektrischen Funktionen am Motorrad von einer zentralen Stelle. Folgende Funktion werden von der Elektronikbox unterstützt und können z.T. jederzeit leicht vom Benutzer umprogrammiert werden:
-Steuerung der Hupe und Anlasser Relais über Taster
-Steuerung der Blinker über Taster, oder Schalter möglich
-Steuerung von Fern – und Abblendlicht über Taster, oder Schalter möglich
-Warnblinkfunktion
-Komfortblinkerfunktion, Abschaltautomatik der Blinker
-Positionslichtfunktion über die Blinker wählbar (Begrenzungslicht, Low Light)

Moderne Mikrokontrollertechnik macht es möglich, dass nur dünne Steuerkabel vom Lenker zur Box gezogen werden. Die Blinkgeschwindigkeit ändert sich natürlich nicht bei LED Leuchten. Bei Aktivierung der Komfortblinkerfunktion schaltet sich der Blinker automatisch nach 20 x oder 40 x wieder aus, wenn er nicht vorher manuell ausgeschaltet wird. Bei der Verwendung von Blinktastern kann durch gleichzeitiges wechselseitiges Drücken der Blinktaster (z.B. links drücken und festhalten, rechts drücken und festhalten, links loslassen) eine Warnblinkfunktion aktiviert werden. Durch das Drücken von einer Taste wird der Warnblinker wieder abgeschaltet. Eine kurze Warnblinkfunktion (2x) kann beim Einschalten der Zündung aktiviert werden. Beim Startvorgang wird natürlich das komplette Licht abgeschaltet.

Die verschiedenen Funktionen der Elektronikbox Version H können jederzeit geändert werden. Drücke vor dem Einschalten der Stromversorgung der Box die Hupentaste und halte sie fest, bis die Stromversorgung an ist. Nach dem Loslassen der Hupentaste ist die Box im Programmodus. Ein einmaliges Warnblinken zeigt den Programmiermodus an. Durch Drücken des linken oder rechten Blinktasters kannst Du die entsprechende Funktion auswählen, wie sie in der unteren Tabelle dargestellt ist. Mit nochmaligem Drücken der Hupentaste kommst Du in den nächsten Programmodus, der dann durch 2 maliges Warnblinken angezeigt wird. Folgende Optionen sind möglich:

Blinkanzahl Modus Taster Links Taster Rechts Beschreibung
1 x Showblinken Aus An 2 x Blinken beim Einschalten der Zündung
2 x Komfortblinker Aus An Komfortblinker schaltet sich selber aus
3 x Komfortblinker 20 x 40 x Anzahl der Blinkwiederholungen
4 x Begrenzungslicht An Aus Blinker leuchten mit ca. 25% Helligkeit
5 x Lichttaster o. Schalter Lichtschalter Lichttaster Nutzung von Lichttastern oder Schaltern 6 x Blinkschalter o. Taster Blinkschalter Blinktaster Nutzung von Blinktastern oder Schaltern 7 x Startrelais-Modus alle Verbr. An alle Verbr. Aus Alle Verbraucher können beim Starten  ausgeschaltet werden

Die Funktionen werden nach dem 5. Mal Drücken der Hupe fest im E-Eprom gespeichert, können aber jederzeit wieder geändert werden (TÜV und Begrenzungslicht…). Schalte vor einer Programmänderung die Versorgungsspannung für mindestens 10 Sekunden aus, um die Kondensatoren in der Box zu entladen.
Abmessungen: 40 mm Länge x 12,5 mm Breite x 25 mm Höhe
Stromverbrauch: Maximal 7mA bei 12V
Gehäuse: Schwarzer schlagfester ABS Kunststoff, wasserdicht vergossen
Eingangsspannung: 7 – 16 Volt
Anschlüsse: Steuerteil 0,5mm², Leistungsteil 1 mm², je 10 cm
Maximale Umgebungstemperatur: 100 Grad Celsius
Zulässiger Strom vom 12V Anschluss: 15 Ampere
