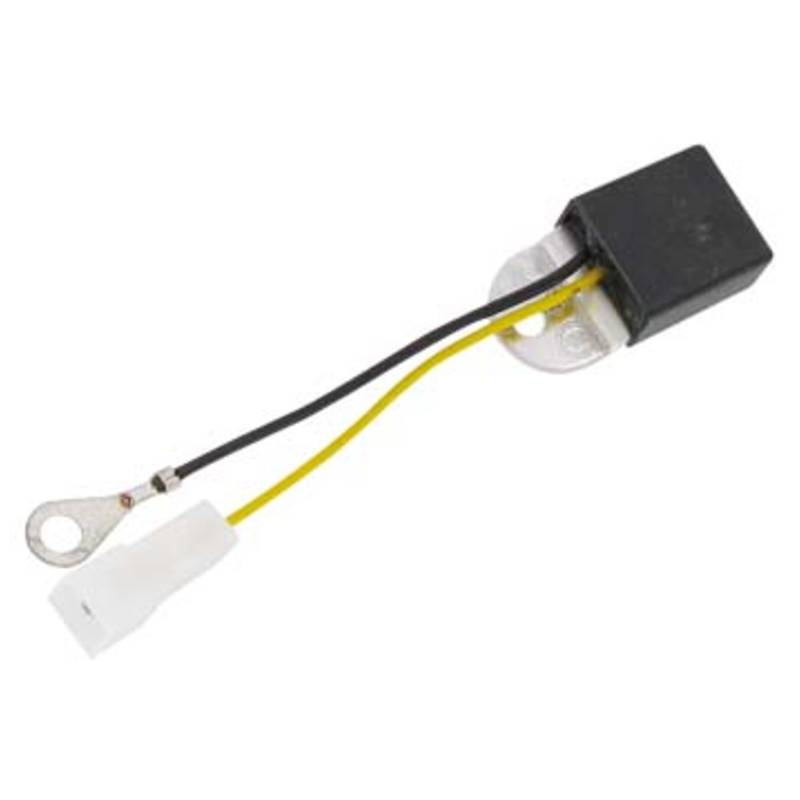

Spannungsbegrenzer 6V mit 2 Kabel

Dieser Spannungsbegrenzer/Spannungsregler wird wie ein Verbraucher zwischen Masse und einem stromführenden Kabel eingebaut, und begrenzt die Spannung zuverlässig auf die Nenngrösse. Die Lebensdauer der Glühlampen wird deutlich erhöht.
Ein Kabel ist mit einem 6mm Flachstecker, das andere mit einer 6mm Rundöse ausgestattet.

Für Mofas mit 6V Zündanlage wie Sachs 502, Sachs 503, Sachs 504, Puch X30, Puch Maxi, Puch Supermaxi

Masse:
Länge mit Halterung: 49mm
Länge ohne Halterung: 30mm
Breite: 27mm
Höhe: 14mm
Kabellänge: 80mm

Einbauanleitung:

Schwarzes Kabel:
Der Kabelschuh des schwarzen Kabel wird zusammen mit der Befestigungslasche des Reglers an den Rahmen (Masse) geschraubt.

Gelbes Kabel:
Das gelbe Kabel vom Spannungsregler wird parallel zum gelben Kabel vom Schalter am Stromkreis angeschlossen.
