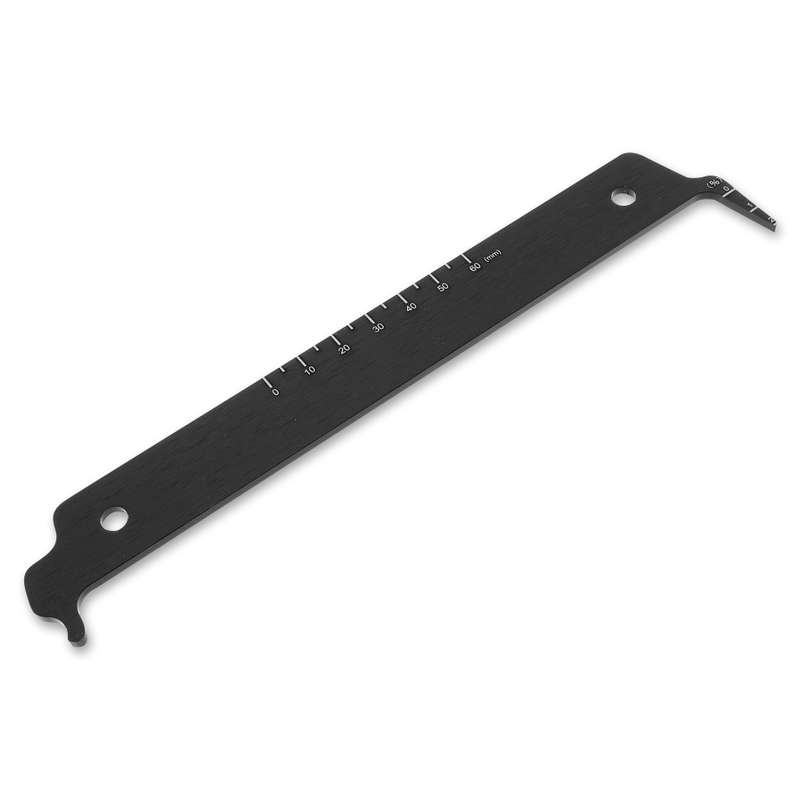

Jauge de contrôle des chaînes pour le pas des chaînes 420-530

Manuel d’utilisation:

Avant de mesurer l’allongement de la chaîne, assurez-vous que la zone de contrôle sur la chaîne est propre.

Mesure de la portée des chaînes :
420/428: on mesure ici l’allongement de la chaîne de 15 maillons

520/525/530: on mesure ici l’allongement de la chaîne de 12 maillons

Pour éviter de falsifier le résultat du contrôle, la chaîne doit être correctement tendue.

Procédez comme suit:

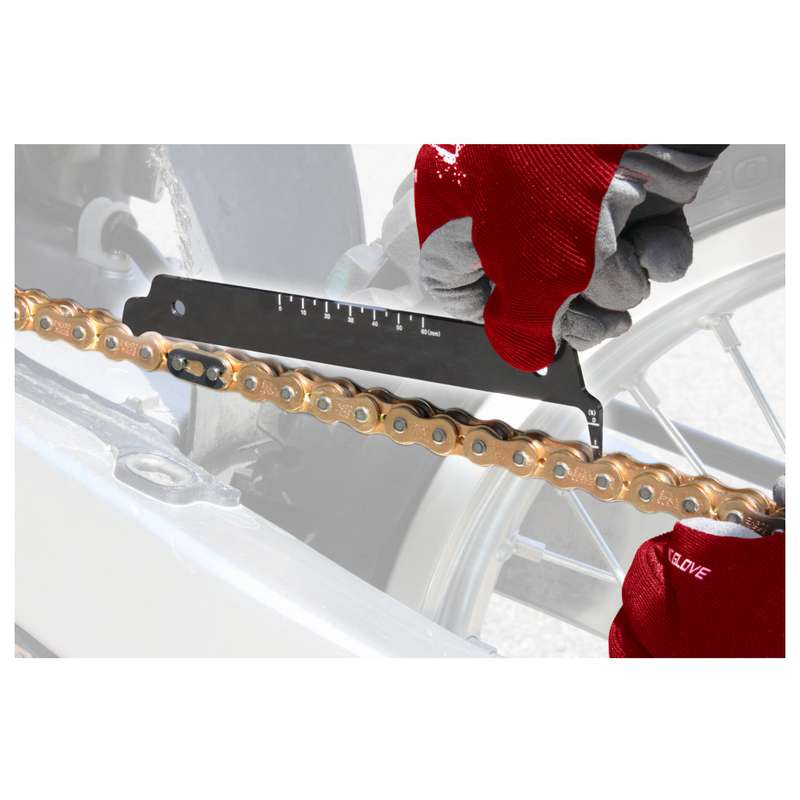

Effectuez le contrôle dans la partie supérieure de la chaîne (au-dessus du bras oscillant).

1. placez l’extrémité arrondie de la jauge de contrôle de la chaîne légèrement contre le rouleau de la chaîne.

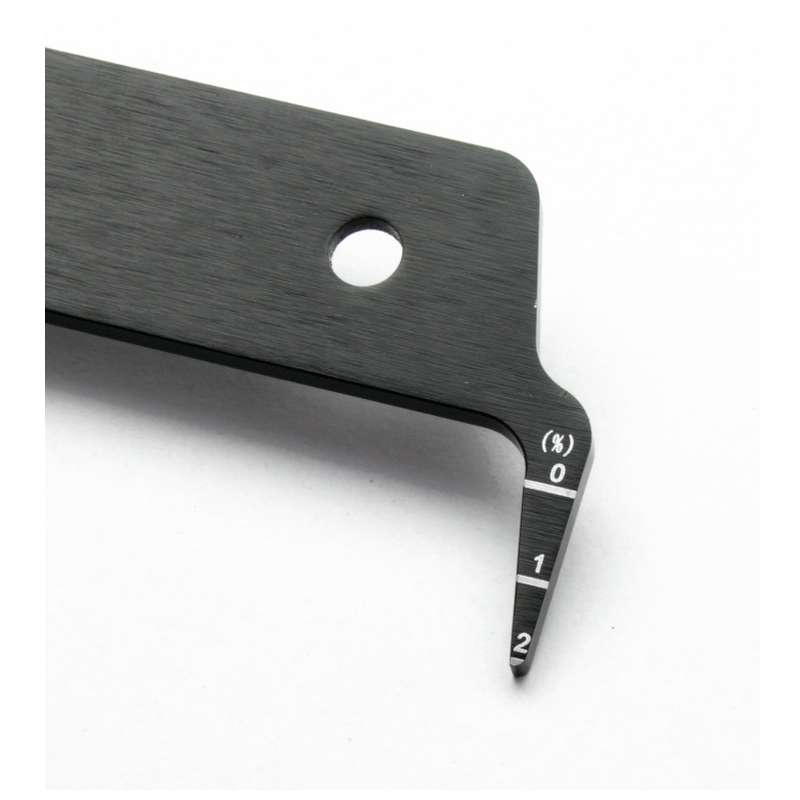

2. abaisser la pointe de mesure.

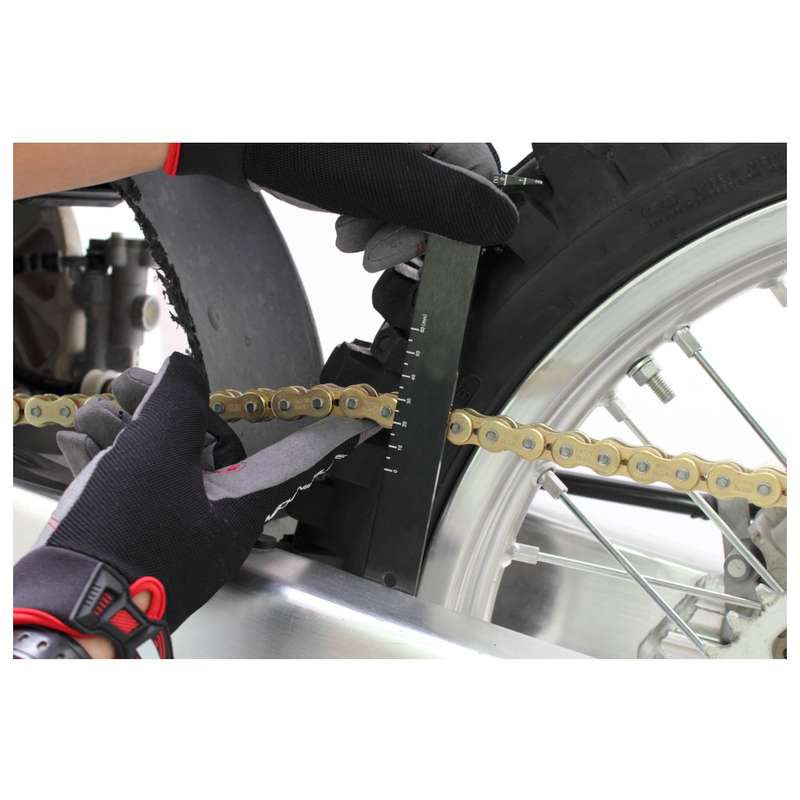

L’allongement de la chaîne est indiqué sur la pointe de mesure à l’endroit où elle touche le rouleau de la chaîne. Un allongement de la chaîne de déjà 1 % doit être considéré de manière critique, la chaîne doit être remplacée dès que possible. L’allongement de la chaîne peut varier sur la chaîne. Veuillez mesurer plusieurs zones sur votre chaîne, cela donne un taux d’allongement plus précis. Utilisez la jauge centrale pour ajuster l’alignement de la chaîne.
